軸スラスト荷重計

一体型

軸馬力計とスラスト荷重計をひとつの検出リングで検出します。

検出リングのスパンは240ｍｍでリング内には馬力センサー、スラストセンサーの両方を取り付けます。検出リング外周にカバーを取付け、その周りに送信アンテナを装備します。軸回転数は検出リング外周のアンテナリングに開いた60個の穴と、それを挟み込む受信アンテナに取り付けられた赤外線ビームとフォトセンサーによって発生するパルス数から5秒ごとに算出されます。

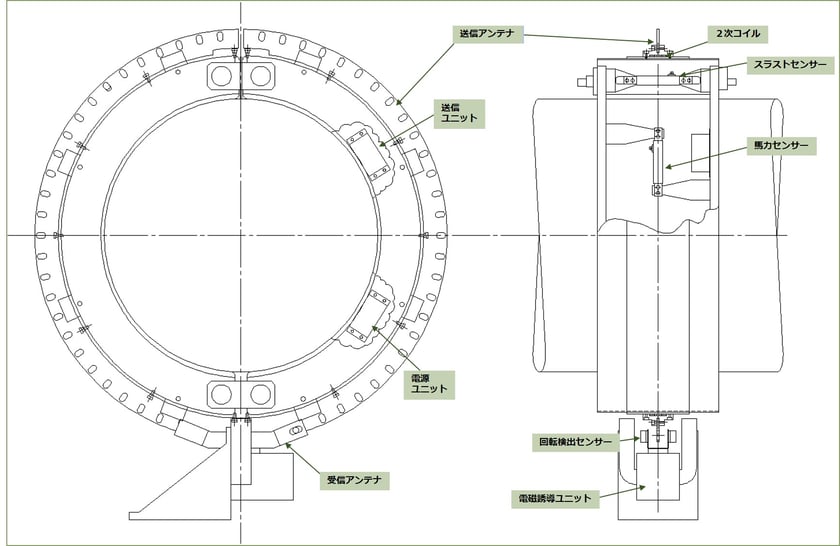

<スラスト荷重計一体型　機器構成>
