燃焼圧力モニター
データロギング解析ソフトウェア
制御室の表示ユニットSE203C/Sとパソコンを接続し、専用ソフトウエアで燃焼データのロギング、解析ができます。
全筒同時計測の場合には、連続自動計測の間隔を30~600秒まで選択できます。計測データは1計測ごとにCSV形式にて1ファイル作成され、日付ごとにフォルダーが作成されます。

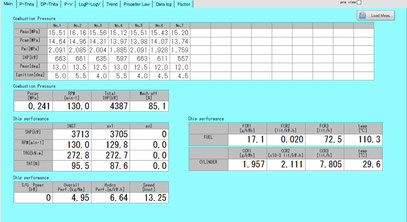

<専用ソフト画面サンプル>
![](https://image.jimcdn.com/app/cms/image/transf/dimension=407x10000:format=jpg/path/s2afbcd9a6d67edad/image/id620de69722cbd01/version/1572423544/image.jpg)
PCシステム要件:
OS: Windows 10/8.1 / 7
(日本語または英語バージョン)
メモリ:2GB(64ビット)、1GB(32ビット)以上
ハードディスク:400MB以上

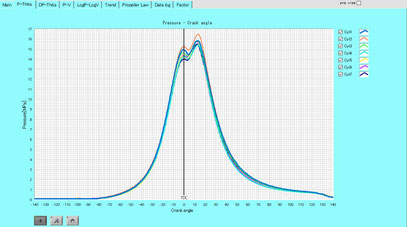

P-θ線図
![](https://image.jimcdn.com/app/cms/image/transf/dimension=407x10000:format=jpg/path/s2afbcd9a6d67edad/image/ie2492cc88fffad20/version/1572423887/image.jpg)

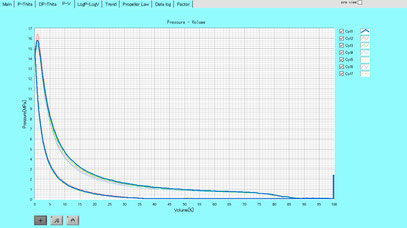

P-V線図
![](https://image.jimcdn.com/app/cms/image/transf/dimension=407x10000:format=jpg/path/s2afbcd9a6d67edad/image/i89bb265df4887cf3/version/1572423909/image.jpg)
レポート画面サンプル

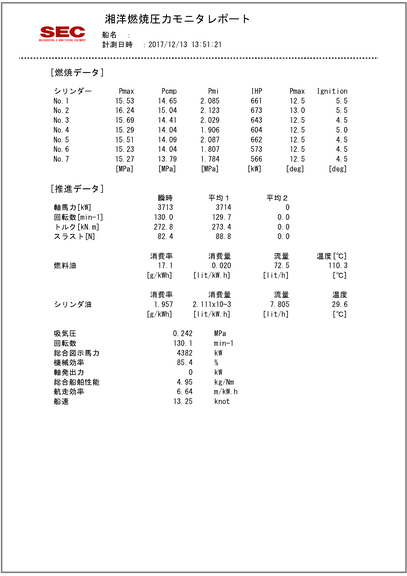

<計測数値画面>
![](https://image.jimcdn.com/app/cms/image/transf/dimension=407x10000:format=png/path/s2afbcd9a6d67edad/image/i4de23d211d09e9d0/version/1573019811/image.png)

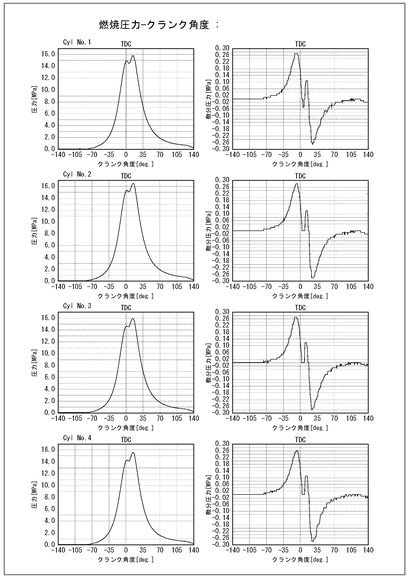

<燃焼圧力vsクランク角度グラフ一覧>
![](https://image.jimcdn.com/app/cms/image/transf/dimension=407x10000:format=png/path/s2afbcd9a6d67edad/image/ia93b711843259b7d/version/1573020019/image.png)
